Élément linéaire 5X Stamp large

Exécution

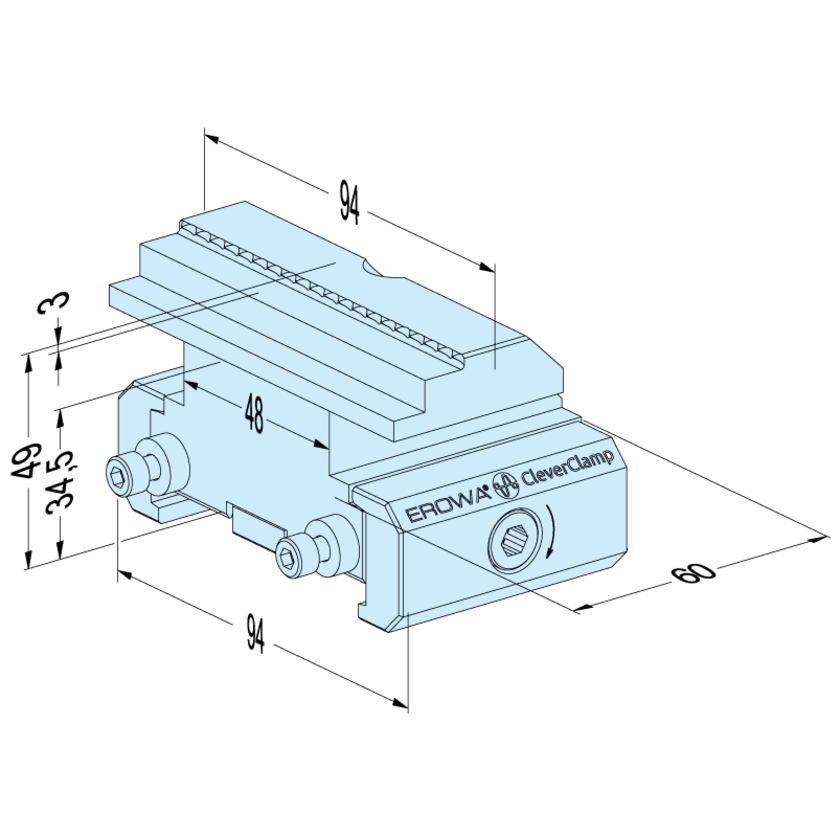

Acier, trempé, largeur 94 mm, hauteur 49 mm, côtés de serrage avec contours matricés.

Utilisation

Accessibilité optimisée de la broche de la machine pour des utilisations à 5 axes. Idéal pour le serrage des pièces brutes à une hauteur minimale de serrage de 3 mm. Une tenue sécurisée grâce à la technique de matriçage permettant un matriçage direct.

Montage

Sur rails CleverClamp.

Remarque

Compatibilité modulaire avec tous les mors linéaires. Convient aux serrages individuel ou multiple.

Force de serrage

Jusqu’à max. 16 kN pour un couple de serrage max. de 40 Nm.

Course de serrage

Jusqu’à 5 mm.
